Krüogeenne planeedi käigukasti reduktor kui täppisülekandeseade, mis võib kiirust vähendada ja suurendada pöördemomenti äärmuslikes temperatuurikeskkondades (tavaliselt vahemikus -60 kraadi kuni +200 kraadi ja mõned spetsiaalsed mudelid võivad katta -196 kraadi +300 kraadi). Kõrged ja madala temperatuuriga planeedireduktorid on muutunud "sillaks", mis ühendavad energiaallikaid ja ajameid. Traditsiooniliste planeetide reduktorite kompaktse struktuuri eeliste ja kõrge pöördemomendi tiheduse säilitamise põhjal puruneb see ülekandesüsteemide kõrge ja madala temperatuuriga keskkondade piirangute kaudu materiaalse uuenduse, struktuurilise optimeerimise ja protsesside uuendamise kaudu, pakkudes usaldusväärseid energialahendusi seadmetele ekstreemilistes töötingimustes.
Krüogeenne Planeedi käigu reduktor on äärmuslikes keskkondades täpsed jõuülekande südamikud. Kõrgetel - otsaväljad nagu tööstushautomaatne, lennundus ja uus energia, peavad seadmed sageli töötama temperatuuritingimustes, mis ületavad tavapärasest keskkonnast kaugelt.
Kõrge ja madala temperatuuriga planeedi reduktor on planeedi käigukasti ülekandeseade, mis on loodud spetsiaalselt äärmuslike temperatuuride keskkondade jaoks. Selle põhifunktsioon on teisendada kõrge - kiirusega madala pöördemomendi sisend energiaallikatest, näiteks mootorid, madalaks - kiiruse suure pöördemomendi väljundiks läbi käikude võrgu, tagades samal ajal ülekande täpsuse, efektiivsuse ja eluea vahelduva kõrge ja madala temperatuuri või pideva ekstreemsete temperatuuride korral.
Krüogeense planeedivarustuse redutseerija põhistruktuur on kooskõlas traditsiooniliste planeedi käigukastidega, mis koosnevad neljast põhikomponendist: päikesevarustus, planeedi käigud, rõnga käigud ja planeedi kandja. Keskne Päikesevarustus võtab toitesisendi vastu ja juhib ühtlaselt jaotunud planeedi käigud (tavaliselt 3- 6), et selle ümber pöörduda. Planeedi käigud on üheaegselt ühendatud välisküljel olevate fikseeritud või pöörlevate rõnkade käigudega ja väljundvõimsus läbi planeedi kanduri, mis kannab planeedi käiku. See "mitme hamba võrgusilma" struktuur tagab ühtlase energiajaotuse, millel on loomulikult kõrge koormuse kandevõime ja kompaktsus, samas kui selle kõrge ja madala temperatuuriga kohanemisvõime on põhiline uuenduspunkt, mis eristab seda tavalistest reduktoritest.

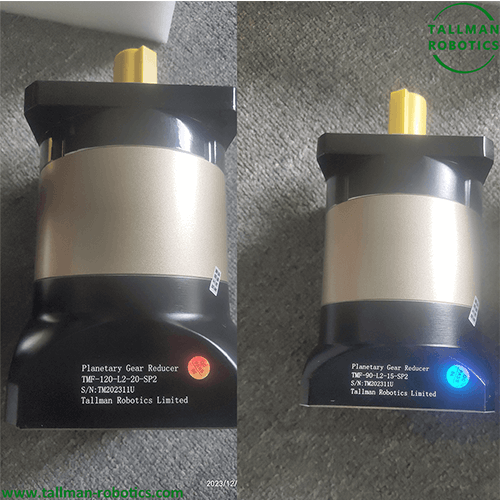

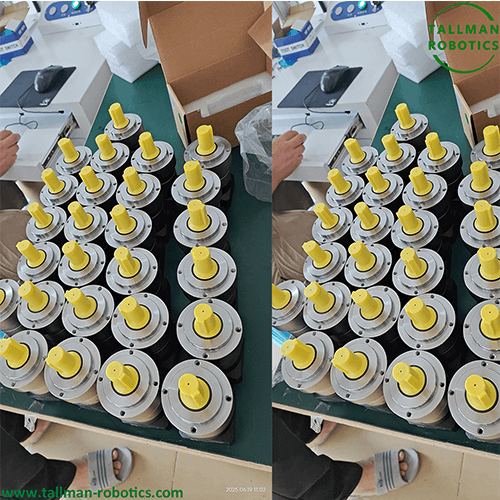

Sellel lehel tutvustame oma seeriakrüogeenset planeedi varustuse reduktorit, näete vahemikke, viimistletud käigukaste, testi videoid järgmiselt:
Samuti võite vaadata rohkem projekte või külastada meie YouTube'i videogaleriid: https://www.youtube.com/@tallmanrobotics
|
-196 kraadi -+200 kraad krüogeense planeedi käigu reduktoriga |
|
|
|
Äärmuslike temperatuuriprobleemidega toimetulemiseks on kõrge ja madala temperatuuriga planeedikäigukastide kujundamisel, materjalidel ja protsessidel tehtud sihipäraseid uuendusi, tuumatehnoloogiad keskenduvad järgmistele aladele:
|
Kõrge ja madala temperatuuriga vastupidavate materjalide valik |
Materjalid on kõrge ja madala temperatuuriga kohanemisvõime alus ning jõudluse sobitamisega põhimaterjalid tuleb valida vastavalt sihttemperatuuri vahemikule |
Käigu- ja võlli komponendid |
Titaniumsulamid (TC4) ja niklipõhised sulamid (Inconel 718) kasutatakse tavaliselt madala - temperatuurikeskkonnas, mis võib säilitada head sitkust ja tugevust alla - 200 kraadi; Kõrge - temperatuurikeskkondade jaoks valitakse kõrge temperatuuriga sulamid (GH4169) ja keraamilised komposiitmaterjalid (näiteks SIC-tugevdatud keraamika), mis talub temperatuuri üle 300 kraadi ja millel on suurepärane oksüdatsioonikindlus. |
|
Planeedi kandja ja kest |
Sademete karastatud roostevabast terasest (17-4ph) või valatud titaansulamit kasutatakse tavaliselt tugevuse, korrosioonikindluse ja soojusstabiilsuse tasakaalustamiseks, vähendades temperatuurimuutustest põhjustatud struktuurilist deformatsiooni. |
||
|
Pitseerimine ja lisakomponendid |
Tihenduskomponendid on valitud perfluoroeterkummi (FFKM) või metallist lõõtsa tihendamise hulgast. Esimene suudab vastu pidada - 20 kraadi +260 kraadile, teine suudab säilitada tihendus jõudluse Ultra - kõrgetel temperatuuridel; Laagripuur on valmistatud polüimiidist (PI) või metallist materjalist, et vältida madal - temperatuuri omaksvõtmine või kõrge temperatuuriga vananemine. |
||
|
Määrimissüsteemi spetsiaalne disain |
Määrimine on kõrge ja madala temperatuuri ülekande pääster |
Madal temperatuur määrimine |
Kasutades sünteetilist polü (alfa olefiin) (PAO) põhinevat määrdeõli või räni {- põhinevat määrdemääre, millel on madal külmumispunkt (võib olla sama madal kui - 60 kraadi või allpool), hea madala temperatuuriga sujuvus ja võib moodustada äärmiselt külma keskkonnaga tavalise õlifilmi. |
|
Kõrge temperatuuri määrimine |
Valige polütetrafluoroetüleen (PTFE) põhinevad tahked määrdeained või molübdeeni disulfiid (MOS ₂) kuivad kiled määrdeained. Tahked määrdeained ei aurustu ega lagune kõrgel temperatuuril ning võivad pikka aega määrimise mõju säilitada; Mõned äärmuslikud kõrge temperatuuriga stsenaariumid võivad kasutada ka "ise - määrdeid+käigupinna väävelravi", et vähendada hõõrdumist pinna modifitseerimise kaudu. |
||
|
Lai temperatuurivahemik |
Reduktorite jaoks, mis peavad töötama vahelduvates ja madala temperatuuriga keskkonnas, kasutatakse tavaliselt ester sünteetilisi määrdeaineid, sobiv temperatuurivahemik -40 kraadi ja +150 kraadi, tasakaalustades kõrge ja madala temperatuuri jõudlust. |
||
|
Struktuuri ja protsessi optimeerimine |
Nihke temperatuurimuutuste mõju konstruktsiooni kujundamise kaudu |
Termilise kompensatsiooni struktuur |
Käigu ja võlli vahelisel liigesel kasutatakse "elastseid tihvte" või "kliirensi reguleerimisrõngaid", võimaldades komponentidel temperatuuri muutumisel vabalt laieneda ja kokku tõmmata, vältides segamist või lõdvenemist. |
|
Sümmeetriline paigutus |
Planeedi käigud on ühtlaselt jaotunud ja võetakse kasutusele sümmeetrilise struktuuri, et vähendada ebaühtlast temperatuurist põhjustatud jõu kõrvalekaldet ja tagada sujuv ülekanne. |
||
|
Täpsete töötlemistehnoloogia |
kasutades materjalides sisemise stressi kõrvaldamiseks ja deformatsiooni vähendamiseks madalatel temperatuuridel; Käigupinda töödeldakse "nitrimise" või "süsinikuga" abil, et parandada kulumiskindlust ja väsimustugevust kõrgetel ja madalatel temperatuuridel. |
Võrreldes tavaliste planeedi käigukastidega on kõrge ja madala temperatuuriga planeedi käigukastidel ekstreemses keskkonnas olulised eelised:
|
Lai temperatuurivahemik kohanemisvõime |
See võib töötada stabiilselt -60 kraadi +200 kraadini (spetsiaalsed mudelid katavad -196 kraadi kuni +300 kraadi), mis vastab ekstreemsete stsenaariumide, näiteks lennundus- ja krüogeensete seadmete vajadustele. |
|
Kõrge ülekande täpsus |
Materiaalse stabiilsuse optimeerimise ja konstruktsioonilise kompensatsiooni kavandamise kaudu saab ülekande kliirensi siiski kontrollida 0,1 kaare minuti jooksul isegi raskete temperatuurimuutuste korral, tagades ajami positsioneerimise täpsuse. |
|
Kõrge usaldusväärsus ja pikk eluiga |
Kõrged ja madala temperatuuriga vastupidavad materjalid ja spetsiaalne määrdesüsteem vähendavad oluliselt kulumisohtu ja rike äärmuslikes keskkondades, keskmise aja jooksul ebaõnnestumiste (MTBF) vahel on üle 10000 tunni. |
|
Kompaktne ja kõrge pöördemomendi tihedus |
Planeediülekande struktuuriliste eeliste pärimisel on väljundmoment enam kui 30% kõrgem kui sama mahu all tavalistel kõrgetel ja madalatel temperatuuridel redutsendid, mis sobib piiratud ruumiga ekstreemsete keskkonnaseadmete jaoks. |
|
Madal müra ja madal vibratsioon |
Mitme hamba võrgu sümmeetriline struktuur ja täppismatöötluse protsess võimaldavad sellel töötada kõrge ja madala temperatuuri korral alla 65 -db juhitava müraga, vähendades seadme vibratsiooni häireid. |
Krüogeense planeedi käigu reduktori äärmuslik keskkonnaalane kohanemisvõime muudab need hädavajalikuks mitmel kõrgel - otsaväljal:
|
Kosmose |
Satelliidi suhtumise juhtimissüsteemid, raketi tõukejõumehhanismid, lennukite maandumisülekanded jne peavad vastu pidama madalale temperatuurile -150 kraadi ruumis või kõrge temperatuuriga kiirgus mootori lähedal. |
|
Krüogeenne ja madal temperatuur |
Veeldatud maagaasi ladustamispaagi segamisseade, madal - temperatuuri sügavkülmik ülekandesüsteem, ülijuhtiv seadme jahutusmehhanism jne, peavad endiselt töötama vedelas lämmastikukeskkonnas stabiilselt -196 kraadi juures. |
|
Tööstuslikud ahjud ja kõrged - temperatuuriseadmed |
Kuumtöötlusega ahjukonveierid, klaasist moodustamisseadmed, fotogalvaanilised räni paagutamismasinad jne peavad säilitama ülekande täpsuse kõrgel - temperatuurikeskkonnas 150-300 kraadi. |
|
Uue energia valdkonnas |
Tuulevõimsuse seadmete jaoks on olemas ja heitgaase süsteemid (võimeline taluma madalaid temperatuure -40 kraadi ja tugeva tuulekoormuse) ning fotogalvaaniliste jälgimissüsteemide (võimeline taluma kõrge temperatuuri kokkupuudet ja päevaseid öötemperatuuri erinevusi). |
|
Spetsiaalsed sõidukid ja seadmed |
Polaarsete uurimissõidukite ja kõrbe - maanteesõidukite ajamissüsteem peavad kohanema ekstreemsete temperatuuride erinevustega -50 kraadi +80 kraadi; Radari pöörlemismehhanism, raketiheitja edastamine jne sõjaväeseadmetes. |
Kõrge ja madala temperatuuriga planeetide reduktorite valimisel ja kasutamisel tuleks märkida järgmisi punkte:
|
Selgitada temperatuurivahemik |
Valige sobivat soojust - Resistentne mudel, mis põhineb tegelike töötingimuste madalaimatel ja kõrgeimatel temperatuuridel, vältides "madala - temperatuurimudeleid, mida kasutatakse kõrgel - temperatuurikeskkonnas" või "kõrge {- temperatuurimudelite üle kavandatud". |
|
Vastavad koormuse ja redutseerimise suhe |
Ajami energiaallika, kiiruse ja pöördemomendi nõuete põhjal arvutage sobiv vähendamise suhe, et tagada reduktori väljundmomendi ohutusmarginaal 1,2–1,5 korda kõrgel ja madalal temperatuuril. |
|
Määrimise hooldus |
Kontrollige regulaarselt määrimise olekut, vältige määrdeainete tahkumist madala temperatuuriga keskkonnas, vältige määrdeainete aurustumist kõrge temperatuuriga keskkonnas ja asendage sobivad spetsiaalsed määrdeained vastavalt töötsüklile. |
|
Paigaldus ja kaitse |
Veenduge, et koaksiaalsusviga on installimise ajal 0,1 mm/m, et vähendada täiendavat stressi; Kõrge temperatuuriga keskkond nõuab isolatsioonikatete paigaldamist, samas kui temperatuuride kõikumiste vähendamiseks on madala - temperatuurikeskkonnad. |
Kõrge ja madala temperatuuriga planeedikäigukast on mehaanilise ülekandetehnoloogia, materjaliteaduse ja määrdetehnoloogia integreerimise produkt. See puruneb jõuülekande äärmusliku temperatuuri piirangute kaudu ja pakub kõrge - lõppväljade tugiteenuseid, näiteks lennundus, uus energia ja krüogeenne tehnika. Kuna tööstusseadmete ekstreemsete keskkondade jaoks kasvav nõudlus kohanemisvõime järele, jätkab krüogeenne planeedivarustuse reduktor materiaalse innovatsiooni (näiteks uued keraamilised komposiitmaterjalid), intelligentse määrimise (näiteks adaptiivsete temperatuuride määrdesüsteemide) ja tingimuste jälgimise (integreeritud temperatuuriandur reaalseks ({3} ajaline töörühm), muutudes "Extive Core".
