DS CAM indekseerija on CAM -indekseerija konkreetne mudel, viidates tavaliselt CAM -i indekseerimismehhanismile, mis kasutab kahekordset stoppkonstruktsiooni. Selle põhifunktsioon on saavutada kaks väljundvõlli pausi ühe sisendvõlli pöörlemistsükli jooksul, mis on loodud spetsiaalselt automatiseerimisstsenaariumide jaoks, mis nõuavad kõrget - sagedusega vahelduvat liikumist, parandades märkimisväärselt tootmise tõhusust.

DS CAM indekseerija on võlli väljundkamni indekseerimise draivi tüüp, mis kuulub aksiaalse nukkide jaoturi kategooriasse. DS CAM indekseerija on kõrge - täpsus ja väga usaldusväärne katkendlik liikumismehhanism, mis võib teisendada automatiseeritud seadmete pideva töö etapiks - {- sammuga. See tugineb nuku ja nõelarulli vahelisele sujuvale sobivusele ning kordab käigukasti mööda etteantud nukkkõverat. See sisestab pideva pöörlemisse ja väljub vahelduva pöörlemise, pöörlemise või tõstmise liikumise.

Võllinaväljundnukkindekseerija, DS CAM Indexeril on järgmised omadused:

Väljundrežiim: tavaliselt väljundvõlli kaudu saab seda otse ühendada sidumiste, pöördlaudade, äärikute korpuste jmsga või ühendatud kaudselt ketirataste, sünkroonsete rataste, käikude jms abil, mis hõlbustab selle hõlpsaks ühenduse loomiseks erinevate seadme edastussüsteemidega.

Kordavõime: võimeline taluma teatud radiaalseid ja aksiaalseid koormusi, võib vastata erinevatele laadimisnõuetele vastavalt erinevatele spetsifikatsioonidele ja mudelitele, mis sobivad sündmuste jaoks, mis nõuavad suure pöördemomendi edastamist.

Positsiooni täpsus: kõrge jagunemise täpsusega saab see saavutada täpse vahelduva liikumiskontrolli ja vastata automatiseeritud tootmisprotsesside, näiteks pakendamise ja kokkupaneku nõuetele, mis nõuavad suurt positsioneerimistäpsust.

Topeltpeatus: sisendvõlli 360 -kraadise pöörlemise ajal lõpetab väljundvõll kaks indekseerimistoimingut ja kaks pausi (traditsiooniliste mudelitega on ainult üks paus). Näide: sisendvõll pöörleb pidevalt → väljundvõll: pöörake 90 kraadi → paus → pöörake 90 kraadi → paus (tsükkel) (tsükkel) (tsükkel) (tsükkel) (tsükkel) (tsükkel)

DS tüüpi nukkindekseerijalisab tavapärase struktuuri alusel komposiitkamniraja:

1). Topeltkaamera pind:

Põhikaamera kontrollib esimest indekseerimist ja lisakapp kontrollib teist indekseerimist, sünkroonides ja koordineerides liikumist.

2). Tugevdage laagrisüsteemi:

Kahesuunaliste koormuste vastu võtmiseks võtke vastu ristrulli laagrid või kaherealise nurgaga kontaktlaagrid.

3). Ülepsilaslik rullkomplekt:

Mitu kustutatud terasrullide komplekti, et tagada kahe jaotuse korduv positsioneerimisäpsus (± 30 kaaresekundi piires).

DS CAM -indekseerija tööpõhimõte põhineb CAM -mehhanismil, mis teisendab sisendi pideva pöörlemisliiku väljundvõlli vahelduvasse pöörlemisliikumisse järgmiselt:

Tööpõhimõte	1. etapp: pöörake sisendvõlli 0 kraadi -180 kraadi ja peamine kumer surub väljundvõlli esimese indekseerimise jaoks (näiteks 90 kraadi) → paus. 2. etapp: sisendvõll pöörleb 180 kraadi -360 kraadi ja sekundaarne kumer surub väljundvõlli teise indekseerimise jaoks (näiteks 90 kraadi) → pausid. Tsükkel: iga kord, kui sisendvõll pöörleb üks kord, viib väljundvõll läbi kaks jaotust ja kaks töötlemispausi.
Põhikomponendid	koosneb peamiselt nukk- ja nõelarulli laagritest. NAM on põhikomponent, tavaliselt silindriline nukk või tasapinnaline nukk ja selle kontuurikõver on konstrueeritud vastavalt vajalikule liikumisseadusele; Nõelarulli laager paigaldatakse väljundvõlli indekseerimisplaadile, kontaktis CAM -profiiliga.
Liikumise edastamise protsess	Kui sisendvõll ajab nuku pöörlema, interakteerub nuki kontuurkõver nõelarulli laagriga. Nukkide pöörlemise teatud nurgavahemikes juhib nukuprofiil nõela rull -laagri, põhjustades indekseerimise ketta ja väljundvõlli pöörlemise ja indekseerimise liikumise saavutamise; Muude nurgavahemikes asub nõela rullik laager nukkprofiili statsionaarses piirkonnas ja väljundvõll püsib statsionaarselt, saavutades katkendlikud pausid. NAMP -profiili kõvera täpselt kavandades saab väljundvõlli pöörlemisnurga, pausi aja ja lülitamise ajastust juhtida, et see vastaks erineva rakenduse stsenaariumi korral vahelduva liikumise nõuetele.
Täpsuse tagamise mehhanism	Nukk- ja nõelarulli laagrid töödeldakse ja kokku pandud suure täpsusega ning sobivuse kliirens on äärmiselt väike. Seda saab ligikaudselt ligikaudse ülekandena, mis võib tõhusalt vähendada liikumisvigu. Samal ajal saavad mitu nõelarulli laagrit samaaegselt numbriga ühendust võtta, koormust jagada, veelgi parandada liikumise sujuvust ja täpsust ning võimaldada kõrget - täpsuse indekseerimise positsioneerimist. Üldiselt võib indekseerimise täpsus saavutada kõrgele tasemele, mis vastab automatiseeritud tootmisel täpse positsiooni juhtimise nõuetele.
Ise lukustuspõhimõte	Väljundvõlli pausijärgus on nukuprofiili kõvera omaduste tõttu nõelarulli laager kindlas asendis. Sel ajal muudab nukikarude jõu suund nõelarulli laagril väljundvõllil - lukustusomadused, mis suudab pausipositsiooni usaldusväärselt säilitada ilma väliste jõudude ja muude tegurite tõttu nihketa, tagades seadme stabiilsuse ja usaldusväärsuse töö ajal.

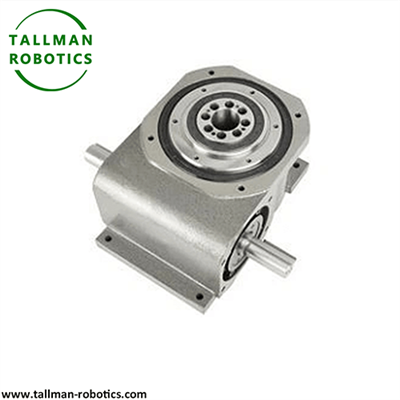

Sellel lehel tutvustame DS CAM -indekseerijaid Tallman Robootikast, mis on CAM Indexeri tipptasemel tootja, näete andmelehte, tootmispilte, Vedios järgmiselt:
Samuti võite vaadata rohkem projekte või külastada meie YouTube'i videogaleriid: https://www.youtube.com/@tallmanrobotics

Mudel	45DS	60DS	63DS	70DS	80DS	83DS	100DS	110DS	125DS	140DS	180DS
Sobitatud mootorivõim (KW)	0.06/0.09	0.09/0.12	0.09/0.12	0.12/0.15	0.15/0.37	0.15/0.37	0.37/0.75	0.37/0.75	0.75/1.5	0.75/1.5	1.5/2.2
Lubatud väljundradiaalne koormus (KGF)	80	180	180	220	220	330	400	500	600	730	1200
Lubatud väljund Aksiaalne koormus (KGF)	72.5	150	150	220	220	420	450	550	630	860	1500
Indekseerimise täpsus (ARC SEC)	±30	±30	±30	±30	±30	±30	±30	±30	±30	±30	±30
Kaal (kg)	7.0	13.0	15.0	18.0	32.0	26.5	50.0	65.0	75.0	90.0	220.0
DS -mudeli erinõue	Lisage sisendvõlli ja väljundvõlli pikkus
Jaamanumbrid	2,3,4,5,6,8,10,12,15,16,20,24,30,32,36,40,48
Paigalduspind	VW 1-6 mis tahes pinna kinnitamine
Sisendvõlli kiirus (pöörlemissagedus)	5 ~ 800 (kuni tegeliku laadimiseni) Pls teavitage ette, kui kasutades suurt kiirust
MÄRKUS. Plii	2-12 jaama on R1 üksik plii Üle 16 jaama on R2.R3.R4 MULTI PALJU

Võrreldes muud tüüpi vahelduvate liikumismehhanismidega, on DS CAM -indekseerijal eeliseid nagu kõrge täpsus, sujuv töö ja tugev koormus - laagivõime, järgmiselt:

Kõrge indekseerimise täpsus	DS CAM Indexer saavutab eriti väikesed liikumisvahemikud ja isegi peaaegu sujuva jõuülekande läbi kõrge - täpsuskoostöö nuku ja nõela rull -laagrite vahel. Selle indekseerimise täpsus on tavaliselt kõrge, ulatudes umbes ± 15 '' ~ 30 '', samas kui traditsioonilistel vahelduvatel liikumismehhanismidel, näiteks ratšeti mehhanismidel, on struktuuripõhimõtete ja tootmisvigade tõttu kehva liikumise täpsus, mis on DS CAM -i indekseerijast kaugemal.
Hea töö stabiilsus	See mehhanism tugineb nukuprofiili kõverale, et viia nõelarulli laager liikumiseks, ja jõu muutused liikumise ajal on suhteliselt stabiilsed, minimaalse löögi ja vibratsiooniga. Seevastu soone rattamehhanism tekitab käivitamisel ja väljalülitamisel olulisi kiirendusmuutusi, mille tulemuseks on löök ja muutes selle sobimatuks kiiruseoperatsiooni kõrgeks -. DS CAM indekseerijat saab kasutada erinevates olukordades, näiteks kõrge, keskmise ja madala kiirusega.
Tugev koormus - kandevõime	DS CAM -indekseerijat saab tavaliselt kujundada numbriga kokkupuutuvate mitme nõela rull -laagriga, mis suudab koormust tõhusalt jagada ja seega taluda suuri radiaalseid ja aksiaalseid koormusi, vastates suure pöördemomendi edastamise nõuetele. Näiteks on CAM -i indekseerimismehhanismis kõverdatud pinnaga kõrgeim koormus - CaM -i kaptenmehhanismide seas. Võrreldes mittetäielike käigumehhanismidega, talub see suuremaid koormusi sama suurusega.
Usaldusväärne mina - lukustamine positsioneerimine	Väljundvõlli pausifaasi ajal paigutab DS CAM indekseerija, tuginedes nukkprofiili kõvera omadustele, nõelarulli laagri konkreetsesse asendisse, et saavutada enese - lukustamine, mis suudab pausi positsiooni usaldusväärselt säilitada väliste jõudude ja muude tegurite tõttu nihketa. Pneumaatilise vahelduv liikumismehhanism võib siiski mõjutada rõhu kõikumiste ja muude põhjuste tõttu positsioneerimise stabiilsust ning ei saa pakkuda sellist usaldusväärset mina - lukustusfunktsiooni.
Kompaktne ja tõhus struktuur	DS CAM Indexeril on kompaktne üldstruktuur, väike maht ja see võtab vähem ruumi. See võib saavutada vahelduva liikumisfunktsiooni piiratud ruumis, muutes selle installimise hõlpsaks erinevates automaatikaseadmetes. Samal ajal on selle ülekande efektiivsus kõrge ja energiakaotus väike. Võrreldes mõnede keerukate vahelduvate liikumismehhanismidega, näiteks planeedi indekseerimise CAM -mehhanismidega, ehkki planeedi indekseerimise CAM -mehhanismil on suur indekseerimise arv, on selle struktuur suhteliselt keeruline. DS CAM Indexeril on lihtsam ja puhtamam struktuur ning hõlpsam hooldus, tagades samal ajal teatud jõudluse.
Paindlikud liikumisreeglid	Kujundades erinevad nukuprofiili kõverad, saab DS CAM Indexer saavutada erinevad liikumisreeglid ja indekseerimise nõuded, mida saab kohandada vastavalt konkreetsetele rakendusvajadustele. Ratchet -mehhanismide liikumisreeglid on siiski suhteliselt fikseeritud ja tavaliselt võib saavutada ainult lihtsa vahelduva pöörlemise, piiratud nurga reguleerimise korral.

DS CAM -i indekseerijat kasutatakse laialdaselt automatiseerimisseadmetes, mis nõuab vahelduvat liikumiskontrolli selle suure täpsuse, suure stabiilsuse ja tugeva kandevõime tõttu. Levinud stsenaariumid hõlmavad järgmist:

Pakendi- ja printimismasinad	Toidu- ja joogipakendid	Automatiseeritud täitmisliinides, korgimismasinad ja märgistusmasinad, DS CAM -indekseerija ajab konveieri vööd või pöördlauad vahelduva liikumise saavutamiseks, kontrollides täpselt pakendmahutite (nt pudelid, purgid ja paberkarbid) positsioneerimist, et tagada, et täitmine, tihendamine, ja muud protsessid on lõpule viidud statilise riigis, vältimismaterjali või sildiga. Näiteks on mineraalveepudelite tootmisliinis kõrge - kiiruse vahelduv edastamine ja positsioneerimine 300–500 pudelit minutis.
Pakendi- ja printimismasinad	Trükivarustus	Multi - värviprintimismasinate ja sildi trükikodade abil juhitakse trükiplaadi või substraadi vahelduvaid paune indekseerimise kaudu, et tagada erinevate tindi värvide täpne ületrükk ja vähendada printimist.
Elektroonika ja 3C toodete tootmine	Komponendi kokkupanek	Elektrooniliste toodete, näiteks mobiiltelefonide ja arvutite (nt aku paigaldamine, ekraanide sidumine ja kruvide lukustusmasinad) automatiseeritud monteerimisliinis juhib DS CAM-indeksija mitme jaama pöördlaua, et erinevaid monteerimisprotsesse järk-järgult läbi viia, tagades väikeste komponentide (näiteks laastude ja pistikute täpse joondamise) indekseeriva täpsusega des 15–30-sekundid.
Elektroonika ja 3C toodete tootmine	Avastamine ja sortimine	PCB -plaadi kontrollimasinates ja elektroonilistes komponentide skriinimisseadmetes paigutatakse töötükid vahelduva liikumise kaudu visuaalsete kontrollläätsede või sortimismehhanismide alla, tagades, et tuvastamine või sorteerimismeetmed toimuvad statsionaarses olekus ja parandades täpsust.
Meditsiiniseadmed ja farmaatsiaseadmed	Ravimite tootmine	Kapslite täitmismasinates, tahvelarvuti tahvelarvutipressides ja penitsilliini pudeli täitmisliinides kontrollib DS CAM indekseerija hallituse pöördlaua vahelduvat pöörlemist, et saavutada automatiseeritud tsükkel "Vormide väljaandmise toitmine", mis vastab farmaatsiatööstuse rangetele nõuetele täpsuse ja puhastamise vältimiseks ning vältides uimastite saatmise või kabliväri.
Meditsiiniseadmed ja farmaatsiaseadmed	Meditsiiniseadmete kokkupanek	Kasutatakse meditsiiniseadmete, näiteks süstlate ja infusioonikomplektide monteerimisliinil, et juhtida astme - - astmeline transportimine ja komponentide positsioneerimine, tagades kõrge {- täpsuse osade täpse monteerimise, näiteks tihendite ja nõelad.
Autoosade töötlemine ja kokkupanek	Komponentide töötlemine	Autotöötluse, käikude, piduriklotite ja muude komponentide (näiteks mitme jaama puurimismasinate, veskipunktide) töötlemisseadmetes ajendatakse pöörlevat töölaeva saavutama tooriku vahelduva indekseerimise, viides erinevad pinnad või aukude positsioonid tööriistaga järjepideva töötlemise lõpuleviimisega, ja parandades tootmise efektiivsust.
Autoosade töötlemine ja kokkupanek	Automatiseeritud montaaž	Autotööriistapaneelide ja juhtmestiku pistikute monteerimisliinil tarnitakse toorikuid täpselt tihendama, keevitamise, testimise ja muude töökohtade vahel vahelduva liikumise kaudu, vastades kõrgele tsükli kiirusele (60 korda minutis) ja autotööstuse kõrgete stabiilsusnõuete järgi.
Kerge tööstuse masinad ja igapäevased vajadused tootmine	Koduseadmete tootmine	Kasutatakse komponentide, näiteks pesumasina trummide ja külmkapi uste koostimisliinis, et juhtida astme - abil - toorikute astmelist ülekandmist ja teha koostööd robotite või automatiseeritud robotrelvadega, et täiendada neetimist, keevitamist ja muid toiminguid.
Kerge tööstuse masinad ja igapäevased vajadused tootmine	Igapäevaste vajaduste töötlemine	Valgustide, kosmeetiliste pudelimütside ja mänguasjaosade tootmisliinides mõistab ajami pöördlaud toorikute vahetamist sissepritsevormimise, värvimise, monteerimise ja muude protsesside vahel, tasakaalustava tõhususe ja täpsuse vahel.
Logistika- ja sortimissüsteem	Kiire sorteerimisseadmed	Expressi sorteerimisliinides ja E - Commerce paki sorteerimismasinad kontrollib DS CAM indekseerija sortimispöördlaua vahelduvat pöörlemist ning töötab vöötkoodiskanneri ja tõukevarda mehhanismiga, et täpselt suunata pakendid täpselt erinevatest sihtkanalitest, kohandades vastavate tõhususe parandamist tuhande kohta tunnis.

Nende rakenduse stsenaariumide põhinõue on kõrge - täpse vahelduva liikumise ja täpse positsioneerimise kombinatsioon ning DS CAM -indekseerija kohaneb suurepäraselt nõuetega "Kõrge efektiivsus, stabiilsus ja täpsus" automatiseeritud tootmisel läbi sujuva sobivuse nukk- ja nõelarullide vahel, mis on COUNT COMPENTSIOONI KONTROLLID, KIIRE RIGUTITSIOONILISEKS, KIIRE RIGUTITSIOONILISEKS, KIIRE KOMPLEKTIIVIDE KONTROLLITIIVAD, KÕRGE KOMPLEKTIIVIDE KOMPENTSIOONIDE KOMPENTSIOONIL.

DS CAM Indexer säilitab oma kahekordse stopp -kujundusega nukkivajaja kõrge jäikuse ja null tagasilöögi eelised, kahekordistades samal ajal selle tõhusust, muutes selle ideaalseks valikuks kõrge - kiiruse automatiseerimisseadmete jaoks. Valimisel tuleks erilist tähelepanu pöörata indekseerimisnurkade jaotamisele ja dünaamilisele kandevõimele ning prioriteet tuleks anda kõverdatud nuku (kõrge - kiirus) või silindrilise numbri (raske {{3- kohustus) skeemi valimisel.
