CAM -i juhitud indekseerimisüksus on integreeritud mehaaniline ülekandemoodul, mis kasutab oma tuumina CAM -mehhanismi pideva sisendliikumise (tavaliselt pöörlemisliikumise) teisendamiseks perioodiliseks vahelduvaks indekseerimise liikumiseks väljundi otsas, täpse koordineerimise kaudu eelseatud nukkprofiilide ja juhitud komponentide vahel. See on väga integreeritud standardiseeritud komponent, mis sisaldab selliseid võtmeosi nagu CAM, ajendatud indekseerimismehhanism, tugistruktuur ja ajamiliidest. Seda saab otse automatiseerimisseadmetesse paigaldada, et saavutada tsüklifunktsioon "liikumise positsioneerimise peatus".

CAM -i juhitud indekseerimisüksus on täpne mehaaniline ülekandeseade, mis teisendab pideva pöörlemissisendi täpsesse vahelduvasse indekseerimise väljundi liikumist nukkmehhanismi kaudu. See seade on võtmekomponent, et saavutada automatiseerimisseadmete ülitäpse positsioneerimise ja perioodilise indekseerimise.

NAM -i juhitud indekseerimisüksuse tuum on integreerimine "CAM -draivi" ja "indekseerimisfunktsiooni" ühte, moodustades modulaarse ülekandelahenduse. CAM -i juhitud indekseerimisüksuse tööprotsess põhineb "pideva sisendi vahelduva väljundi" mehaanilisel muundamisel. Mootor ajab nuku pidevalt läbi sõiduliidese; Kui nuki töösektsioon (kõverdatud osa) puutub kokku juhitud osaga, surub see rulli liikuma, juhtides väljundi otsa (pöördlaua või liugurit), et viia indekseerimismeetmete lõpule eelseadenurga (või vahemaa) juures; Kui nukk pöörleb peatumisosale (kaareosa), lukustatakse juhitav osa fikseeritud asendisse ja väljundotsa jääb väliste seadmete täielikuks töötlemiseks, kokkupanemiseks, testimiseks ja muudeks toiminguteks statsionaarseks; Kui nukk jätkub pöörlemist, kordub ülaltoodud protsess, saavutades täpse vahetamise automatiseeritud tootmisliinis mitme tööjaama vahel.

CAM-i juhitud indekseerimisüksus on standardiseeritud tuumamoodul, et saavutada tööstusautomaatika ülitäpse vahelduva indekseerimise liikumine. CAM -draivi mehhanismi ja indekseerimise funktsiooni integreerides pakub see seadmetele stabiilseid ja usaldusväärseid "liikumise positsioneerimise" lahendusi. Selle kõrge täpsus, kõrge jäikus ja pikk eluiga muudavad selle ideaalseks valikuks servo- või pneumaatilise indekseerimise asendamiseks, mida kasutatakse laialdaselt täppis tootmiseks, pakendamiseks, autotööstuseks ja muudeks väljadeks, ning peamine garantii kaasaegsete automatiseeritud tootmisliinide tõhusaks toimimiseks.

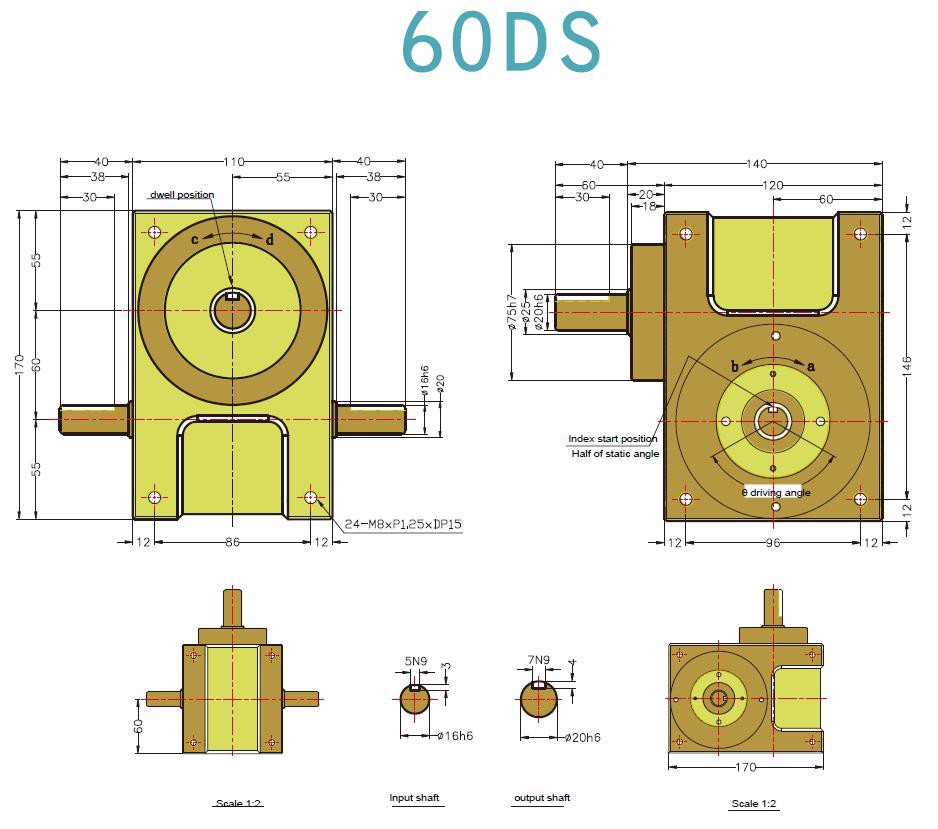

Sellel lehel tutvustame 60 DS CAM -indekseerijat Tallman Robootikast, mis on CAM -indekseerija tipptasemel tootja, näete andmelehte, tootmispilte, Vediosid järgmiselt:

Samuti võite vaadata rohkem projekte või külastada meie YouTube'i videogaleriid: https://www.youtube.com/@tallmanrobotics
