Lineaarne elektrimootori ajam on elektromehaaniline integreeritud seade, mis kasutab tuumaülesande komponendina lineaarset mootorit, integreerib lineaarse mootori ja ajami funktsioonid ning muundab elektrienergia otseselt lineaarseks mehaaniliseks liikumiseks. Lineaarse elektrimootori ajami põhiomadus on see, et see ei vaja traditsioonilisi pöörlevaid mootoreid ja ülekandemehhanisme (näiteks kruvid, käigud jne), kuid saavutab otseselt lineaarse liikumise lineaarse mootori elektromagnetilise liikumisjõu kaudu ning realiseerib kõrge dünaamilise lineaarse liikumise nullkontaktiga ja nullpõhimõtete kaudu elektromagnetiliste põhimõtete kaudu elektromagnetiliste põhimõtete kaudu elektromagnetiliste põhimõtetega läbi elektromagnetilised põhimõtted.
Lineaarse elektrimootori ajami põhikompositsioon
|
Komponent |
Funktsioonid |
Tüüpiline konfiguratsioon |
|
Lineaarne mootori staator |
Genereerib elektromagnetilist välja |
Püsimagneti massiiv (raua südamikuga) või mähiseraja (ilma raua südamikuta) |
|
Lineaarne mootori rootor |
Väljund lineaarne tõukejõud |
Liikuvate osadega, sealhulgas mähistega (otse koormusega ühendatud) |
|
Ülitäpse juhend |
Laadige - laager |
Õhulaagrid (nanomeetri tase), pallijuhid (tööstuslik klass) |
|
Positsiooni tagasiside süsteem |
Reaalajas suletud - silmuse juhtimine |
Resti joonlaud (± 0,1 μm) ja magnetresti valitseja (± 1 μm) |
|
Jahutussüsteem |
Jahutusjuhtimine |
Loomulik jahutus (<500W), Water Cooling (High Power) |
|
Kontroller |
Kontrolleri liikumine |
Spetsiaalne servo -draiv (toetab Ethercat/Canopen |
Erinevus seotud seadmetest
|
Seadme tüüp |
Põhirežiim |
Ülekandeomadused |
Tüüpilised rakenduse stsenaariumid |
|
Lineaarne elektrimootori ajam |
Lineaarse mootori otsene ajam |
Mehaanilist ülekannet puudub, lineaarse liikumise otsene väljund |
Suure täpsuse positsioneerimine (näiteks pooljuhtide seadmed) |
|
Lineaarne elektriline ajam |
Pöördmootor+mehaaniline käigukast (kruvi jne) |
Pöördliikumine → Lineaarne liikumise muundamine |
Üldine tööstusautomaatika (näiteks klapi juhtimine) |
|
Lineaarne mootor |
Viitab ainult lineaarsele motoorsele kehale |
Nõuab täiendavaid juhendamis-/juhtimissüsteemi |
Integreeritud põhikomponendina seadmesse | |
Lineaarse elektrimootori ajami peamised omadused
|
1 |
Suur täpsus ja kõrge reageerimine |
Ilma mehaanilise ülekande kliirens ja elastse deformatsioonita võib positsioneerimise täpsus ulatuda ± 1 μm tasemeni ja dünaamiline reageerimise kiirus on 10 - 100 korda kiirem kui traditsioonilised ajamid, mis sobivad kahekordseks {- sagedus- ja kõrgete toimingute jaoks (näiteks laserlõikamine ja chip tuvastamine). |
|
Tõhus ja madal kadu |
Elimineerides ülekandekomponente nagu käigud ja kruvid, võib energia muundamise efektiivsus ulatuda üle 90% (traditsioonilistel ajamidel on tavaliselt 60% -80%) ja mehaanilist kulumist puudub, mille tulemuseks on pikem eluea. |
|
|
3 |
Suur tõukejõud ja suur kiirus |
Tõukejõud võib ulatuda mõnest newtonist kuni kümnete tuhandete newtoniteni (saavutatud mitme - staatori staatori splaissingu kaudu) ja kiirus võib ulatuda 5-10m/s, ületades kaugelt kruvitud ajameid (tavaliselt (tavaliselt<1m/s). |
|
4 |
Kompaktne struktuur |
Mootorite ja ülekandemehhanismide jaoks pole vaja ruumi, eriti pikkade - kauguse stsenaariumide korral, näiteks suured logistika sortimisliinid, muutes paigutuse paindlikumaks. |
Lineaarne elektrimootori ajam on sisuliselt lineaarse mootori inseneri integreeritud vorm, mis integreerib draivi, juhendamist ja juhtimisfunktsioone ühte. See on loodud spetsiaalselt stsenaariumide jaoks, mis nõuavad "kõrget - täpsust+kõrge dünaamilise" lineaarse liikumise jaoks, kõrgete kulude, kuid oluliste jõudluse eelistega.
Lineaarne elektrimootori ajam esindab lineaarse liikumise juhtimise kõrgeimat tehnoloogia taset koos selle otsese ajamiga, ultra - kõrge dünaamilise jõudluse ja nanomeetri taseme täpsusega, muutes selle asendamatuks pooljuhtide valdkondades, Ultra Precision Trening ja - Edge Research. Hoolimata kõrgetest kuludest, koos tehnoloogilise arenguga, tungib see järk -järgult kõrgele - lõpp -meditsiiniseadmetesse, uutesse energiaseadmetesse ja muudesse väljadesse, mis on tulevase intelligentse tootmise ja täppisitehnika peamine sõidutehnoloogia.

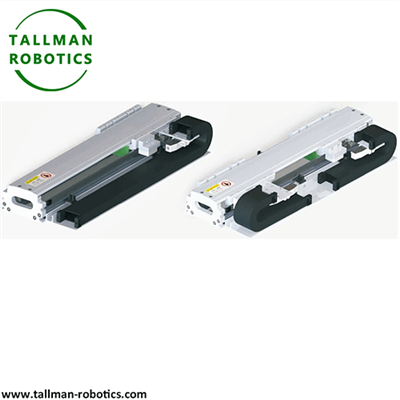

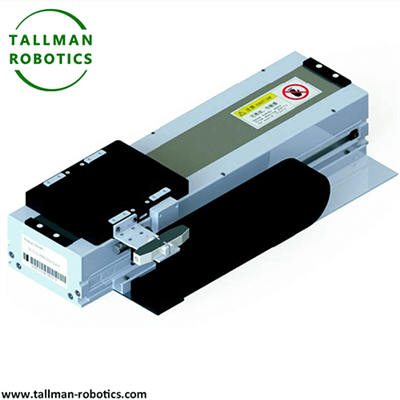

Siin tutvustame lineaarset mootorit, mudelit TML135-cm geneetri keskkonna jaoks, andmelehega järgmiselt:
Olete teretulnud vaatama rohkem projekte või külastage meie YouTube'i videogaleriid: https://www.youtube.com/@tallmanrobotics
Lineaarset elektrimootori ajamit, millel on nende põhieelised suure täpsuse, suure reageerimiskiiruse, mehaanilise ülekande kliirensi ja kõrge tõukejõuga, kasutatakse laialdaselt stsenaariumide korral, mis nõuavad täpset lineaarset liikumist, eriti valdkondades, mis vajavad rangeid kiiruse, positsioneerimise täpsuse ja dünaamilise jõudluse jaoks rangeid nõudeid. Järgmised on selle peamised rakendusalad ja tüüpilised stsenaariumid:
|
Mitte |
Tööstus |
Põhinõuded |
Tüüpilised rakendused |
|
1 |
Pooljuht ja mikroelektroonika tootmine |
Nano taseme positsioneerimise täpsus, kõrge - kiirus Start Stop ja reostus - tasuta keskkond. |
Vahvli käitlemine ja kontrollimine: litograafia masinates ja ioonide implanteerimismasinates ajendatakse vahvli töökohal saavutama täpset positsioneerimist mikromeetril või isegi nanomeetri tasemel, tagades kiibiahela mustrite täpse kokkupuute. Kiibpakend: kontrollige jootmispea või sondijaama lineaarset liikumist, et täita kõrge - täppisoperatsioone, näiteks traadi sidumine ja kiibi testimine. |
|
2 |
Täpsete tööpinkide ja töötlemisseadmed |
Kõrge dünaamiline vastus, mikromeetri taseme positsioneerimine ja stabiilne lõikejõu väljund. |
Kiire freesimise/lihvimismasin: sõida töökeha otse lineaarse sööda saavutamiseks, vältides traditsioonilise kruviülekande lünka ja parandades pinna siledust ja töötlemise täpsust (näiteks hallituse töötlemine). Laseri töötlemisseadmed: kontrollib laseripea lineaarset liikumist, et saavutada kõrge - kiirus ja kõrge - täpsuslõikamine, graveerimine või märgistamine sellistele materjalidele nagu metall ja klaas. |
|
3 |
Meditsiiniseadmed ja eluteadused |
Madal vibratsioon, kõrge stabiilsus ja väikeste nihete täpne kontroll. |
Meditsiinilise pildiseadmed: CT ja magnetresonantstomograafia (MRI) korral ajendatakse detektorit või voodit pildistamise selguse tagamiseks sujuva lineaarse skaneerimise tegemiseks. Kirurgiline robot: kontrollib kirurgiliste instrumentide (näiteks laparoskoopiliste instrumentide) lineaarset edasiliikumist, et saavutada millimeetri taseme toimingud ja vähendada kirurgilist trauma. Labori automatiseerimine: ajage pipetid, prooviriiulid jne, et saavutada täpne pipeteerimine ja lokaliseerimine kõrge - läbilaskega ravimite sõeluuringu või geeni järjestamise saavutamiseks. |
|
4 |
Raudteetransiidi- ja transpordisüsteem |
Kõrge tõukejõud, kõrge - kiiruseoperatsioon ja pika löögi stabiilsus. |
Maglevi rong: see kasutab lineaarse mootori elektromagnetilist tõukejõudu, et juhtida rongi otse sirgjooneliselt mööda rada, ilma et oleks vaja rattaraudtee kontakti, saavutades kõrge - kiiruse (üle 500 km/h) ja madala - -toimingu. Kiire konveieriliin: lennujaama pagasi sorteerimise ja logistika ladustamise korral juhib see vankrite või konveierilinte sorteerimist, et saavutada kõrge - kiirus ja täpne lasti ülekandmine (näiteks automatiseeritud sorteerimissüsteemid E {- kaubanduslaotes). |
|
5 |
Automaatika ja tööstusrobotid |
Kiire reageerimine, mitme telje koostöö, kõrge korratavuse positsioneerimise täpsus. |
Pinnal Mount Robot: SMT (Surface Mount Technology) tootmisliinides juhib see düüsi moodulit kiiresti ja täpselt elektrooniliste komponentide paigaldamiseks PCB -tahvlitele. Koordinaatrobot: 3C -tööstuses (mobiiltelefon, arvuti tootmine) realiseerib komponentide käitlemist, monteerimist või kontrollimist ning teeb koostööd Vision Systems'iga, et täita kõrge - täppisoperatsioone. |
|
6 |
Lennundus ja kaitse |
Äärmuslik keskkonna kohanemisvõime, kõrge töökindlus, kõrge - täppis servo juhtimine. |
Tuuletunneli test: juhtige mudelile õhusõidukit, et teha tuuletunnelis lineaarset koluga liikumist, simuleerides aerodünaamilisi omadusi erineva kiirusega. Radar ja satelliitiantenn: kontrollige antenni söödaallika lineaarset nihkumist, et saavutada tala täpne osutamine ja jälgimine. Relvasüsteem: Laevas või sõidukiga paigaldatud relvades juhib see kiire eesmärgi saavutamiseks püstolitünni või kanderaketi tõlge. |
|
7 |
Uus energia- ja täpsustestimine |
Madal sekkumine, kõrge eraldusvõime ja pidev stabiilne töö. |
Päikesepaneelide tootmine: juhtige laserlõikamismasina lõikepead, et tõmmata kõrge - Precision Gridi jooned räni vahvlil, parandades aku muundamise efektiivsust. Täpse mõõtmisinstrumendid: koordinaatide mõõtmismasinate ja laserinterferomeetrite koordinaatides saavutab sõidu sond tooriku mõõtmete ultra täpsuse tuvastamise (täpsusega kuni 0,1 μm). |
Lineaarsete mootori ajamite põhiline rakendamine seisneb nende võimes asendada traditsiooniline "pöörlev mootor+mehaaniline käigukasti" struktuur, eriti stsenaariumide korral, mis nõuavad suure täpsuse, kiiret kiirust, sujuvat tööd ja pika elueaga, millel on asendamatu eelised. Tööstusautomaatika ja täpsuse tootmise uuendamisega laienevad selle rakendusväljad endiselt segmenteeritud tööstusharudele (näiteks autonoomsed sõidu testimisseadmed, kvantarvutused eksperimentaalplatvormid jne).
