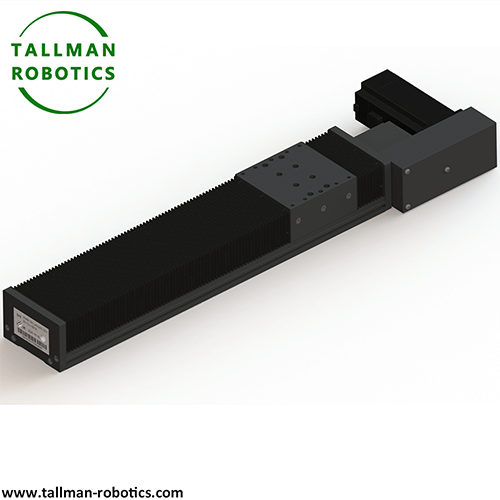

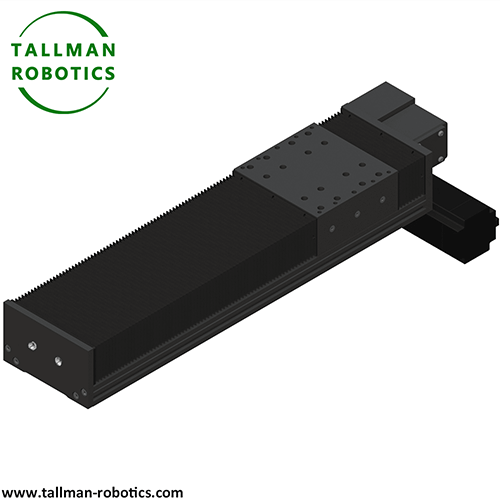

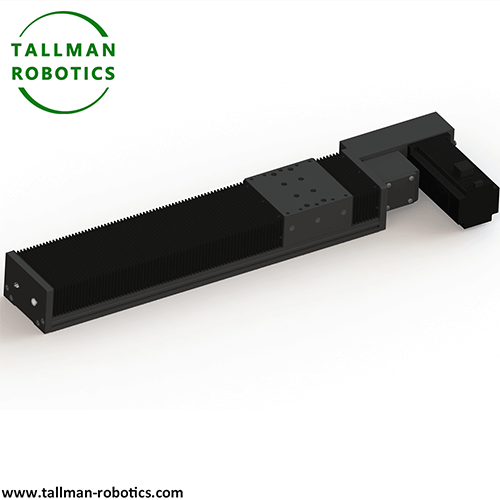

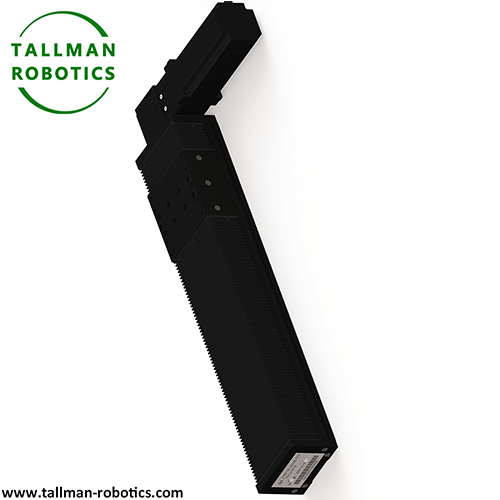

Tööstuslikud veekindlad lineaarsed liikumissüsteemid

Tööstuslikud veekindlad lineaarsed liikumissüsteemid on integreeritud sõiduseadmed, mis võivad saavutada kõrge - täpsuse lineaarse nihke niisketes, mitme vedelas, tolmuses või söövitavates tööstuskeskkonnas. Tööstuslike veekindlate lineaarsete liikumissüsteemide kaitsetase on IP65 või kõrgem (mõned stseenid jõuavad IP69K -ni), mis võib vastu seista vedeliku sissetungile, keemilisele korrosioonile ja mehaanilistele lisandite sekkumisele, tagades lineaarse ülekande stabiilsuse ja vastupidavuse tööstuslikus tootmises.

TööpõhimõteinD tööstuslik veekindel lineaarne liikumissüsteems

Selle südamik on muuta pöörlemisliikumist lineaarseks liikumiseks läbi jõuülekandemehhanismi juhtiva toiteallika (mootori), tuginedes samal ajal suletud kujundusele, et blokeerida välise keskmise sissetungi.

Konkreetne protsess on järgmine: mootor (näiteks servomootor, sammmootor) väljub pöördemomendi, mida amplifitseerib reduktori abil ja sõidab kruvi (kuuli kruvi/trapetsikujuline kruvi) või sünkroonvöö pöörlemiseks, põhjustades liuguri/push -varda liikumise sirgjoonel mööda juhtrööri. Veekindel mehhanism moodustab kolmekordse "vedela tolmu veeauru" kolmekihi läbi tihenduskomponentide mitmekihi (näiteks V - kujulised kombineeritud tihendusrõngad, mehaanilised tihendid), labürindi struktuuri ja veekindlad vuugid. Mõned kõrged - lõppmudelite tööstuslike veekindlate lineaarsete liikumissüsteemide lõppmudelitega on varustatud rõhutasakaalu ventiilidega, et vältida temperatuuride erinevustest tingitud sise- ja väliste rõhu erinevuste põhjustatud tihendi kahjustusi.

Struktuurne kompositsiooninD tööstuslik veekindel lineaarne liikumissüsteems

Ajamiühik: veekindel mootor (koos o - rõngas tihendiga), plahvatus - korrektori redutseerija (sobib tuleohtlike ja plahvatusohtlike stsenaariumide jaoks);

Käigukast: roostevabast terasest kuulikruvi (korrosioon - vastupidav) või nikliga kaetud sünkroonvöö, sobitatud karastatud juhtroega (pinna kroomitud või lämmastikuga töödeldud);

Tihendussüsteem: liuguri otsakate on varustatud polüuretaani tihendihuulega ja juhtröömi ja aluse vahelisele ühendusele paigaldatakse nitriili kummi tihendusrõngas. Kaabli liides on M12 veekindel pistik;

Tugev struktuur: alumiiniumsulamiprofiili alus (anodeeritud+elektroforeetiline kate) või malmist alus (pinnaga pritsitud roostevastase värviga), pistikud on valmistatud 316 roostevabast terasest.

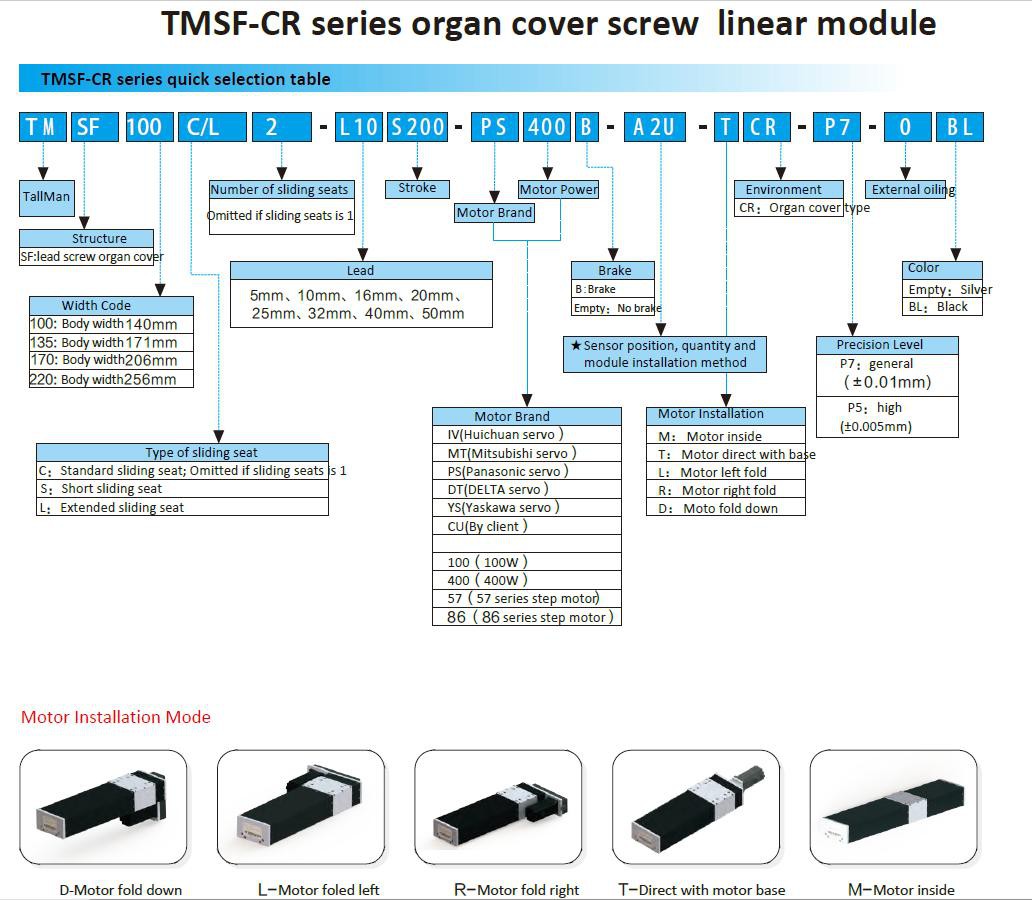

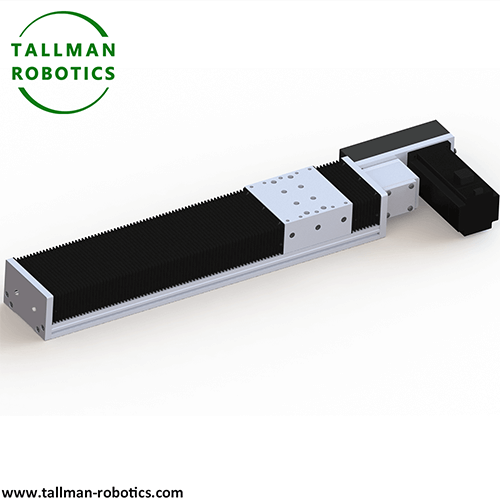

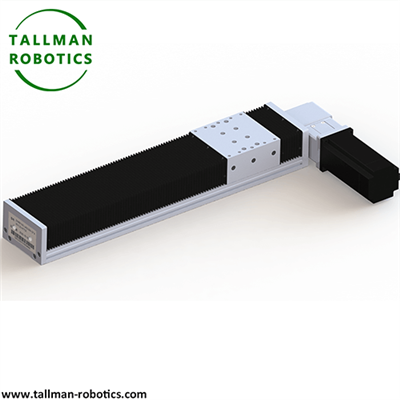

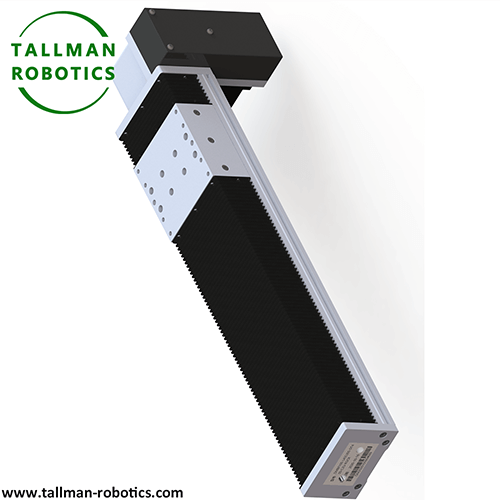

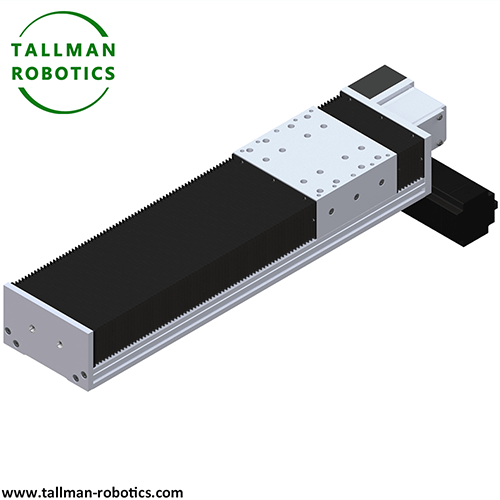

Siin tutvustame kruvitud organi katte veekindlaid lineaarseid mooduleid, TMSF100-CR, andmetega järgmiselt:

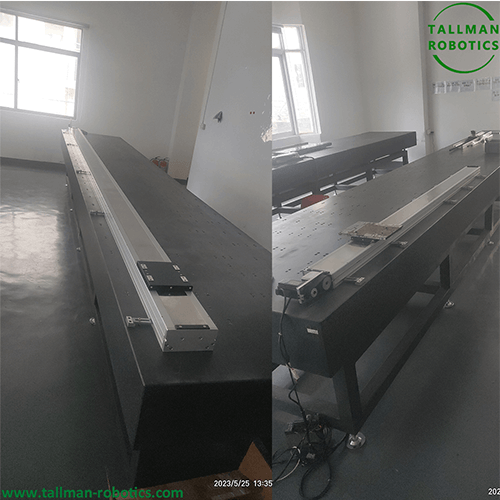

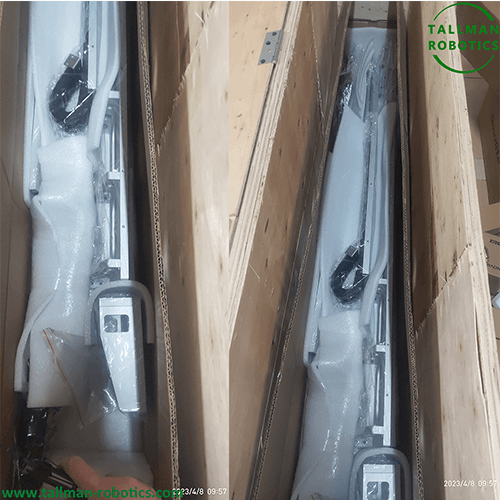

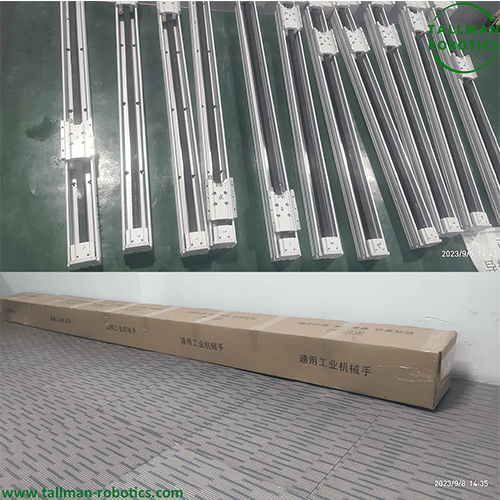

Olete teretulnud vaatama rohkem projekte või külastage meie YouTube'i videogaleriid: https://www.youtube.com/@tallmanrobotics

Rakenduse stsenaariumidinD tööstuslik veekindel lineaarne liikumissüsteems

Toiduainete töötlemine: juhtige täitmismasina konveieri rada, mis on vastupidav vett loputamisest ja puhastusvahenditest (peab vastama FDA sertifikaadile);

Autotööstus: toorikujuhtimislaud keevitustöökojas jahutusvedeliku ja keevitusri pritsimisele;

Keemiline tootmine: klapi avamine ja sulgemisseadmed söövitavate vedelate ladustamismahutite jaoks, vastupidavad happe- ja leelise udu erosioonile;

Kanalisatsiooni töötlemine: settemahuti lineaarne draiv, mis sobib kõrge õhuniiskuse ja reovee keelekümbluse jaoks;

Metallurgiline tööstus: veereva veski tootmisliini plaadipositsioneerimissüsteem on vastupidav kõrge temperatuuriga veeaurule ja metallist tolmule.

Industrial waterproof linear motion systems have achieved a dual breakthrough in reliability and efficiency in extreme environments through material innovation (such as stainless steel, engineering plastics), structural optimization (V-shaped guide rails, multi-layer seals), and intelligent maintenance (automatic lubrication, remote monitoring), and is widely applicable to multi field needs from traditional manufacturing to kõrge - lõpp -seadmed.
